 관 삽입형 자동유량제어장치 10kgf/cm² [1MPa] |
|
|
 |
- 급수 여건상 대형 수도계량기의 보증 유량을 초과하는 과유량 유입으로 대형
수도계량기의 고장이 지속적으로 발생 되는 바, 계량기실 관로에 기존 배관라인 구조
변경 없이 간단하게 설치 할 수 있는 유량제어장치이다.
- 스프링의 특성 종류별로 원하는 유량제어 설정이 가능하다.
- 장치내부에 다수의 유로홈을 설계하여 유량흐름에 의한 소음발생을 최소화하였다.
(특허등록)
- 삽입부 고무패킹은 몸통과 일체형으로 압착 제조하여 편리성을 강화 하였다.
- 전체 부품이 스테인리스스틸로 되어 있어 내식성이 우수하여 반 영구적으로 사용이
가능하고 매우 실용적이며 자재 및 인건비가 절감이 되어 경제성이 우수하다
|
 |
| 형식
NO |
SI-1210 |
| 적 용 유 체 |
냉ㆍ온수 |
| 적 용 압 력 |
MAX, 10kgf/㎠ |
| 적 용 온 도 |
0˚C ~ 120˚C |
| 내 압 시 험 |
수압 MAX,20kgf/㎠ |
| 접 속 방 식 |
관 삽입형 플랜지 |
| 차 압 범 위 |
2.0 ~ 4.0kgf/㎠ |
| 유 량 성 능 |
계량기 구경별 최대 보증 유량의 80% (±10%) |
주
요
재
질 |
BODY |
SSC13 (스테인리스 스틸) |
| DISC |
SSC13 (스테인리스 스틸) |
| SPRING |
STS 304 |
| PACKING |
NBR or EPDM |
|
|
|
|
 |
| UNIT : mm |
| 형식
NO |
SI-1210 |
| SIZE |
L |
H |
H1 |
H2 |
| 80A (3") |
125.0 |
133.0 |
79.0 |
12.0 |
| 100A (4") |
175.0 |
153.0 |
102.0 |
12.0 |
| 150A (6") |
236.0 |
209.0 |
152.0 |
15.0 |
|
|
|
|
|
 |

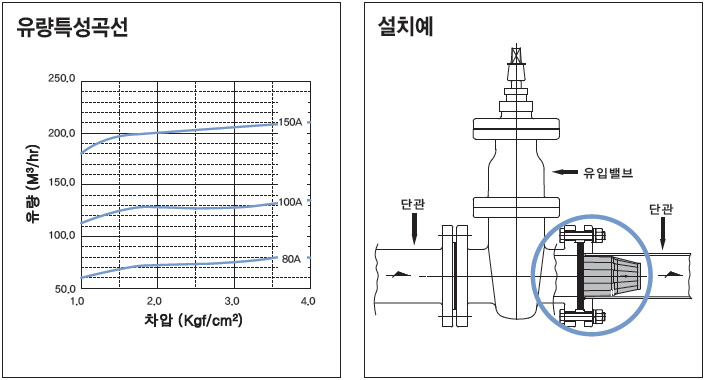

| ※ KSB 2101 밸브용량계수 시험방법 |
| 구분 |
1차 압력(인입)
(kgf/㎠) |
2차 압력(토출)
(kgf/㎠) |
차압
(kgf/㎠) |
순시유량
(ton/hr) |
| 80mm |
4.0 |
0.5 |
3.5 |
79.1 |
| 4.0 |
1.0 |
3.0 |
75.1 |
| 4.0 |
1.5 |
2.5 |
72.4 |
| 4.0 |
2.0 |
2.0 |
72.0 |
| 4.0 |
2.5 |
1.5 |
69.2 |
| 100mm |
4.0 |
0.5 |
3.5 |
137.0 |
| 4.0 |
1.0 |
3.0 |
127.0 |
| 4.0 |
1.5 |
2.5 |
127.0 |
| 4.0 |
2.0 |
2.0 |
129.0 |
| 4.0 |
2.5 |
1.5 |
125.5 |
| 150mm |
4.0 |
0.5 |
3.5 |
208.0 |
| 4.0 |
1.0 |
3.0 |
206.0 |
| 4.0 |
1.5 |
2.5 |
203.0 |
| 4.0 |
2.0 |
2.0 |
200.0 |
| 4.0 |
2.5 |
1.5 |
96.0 |
|
|
|
|
|
|
|
