 G·S
밸브 "S"형 10kgf/cm² ,20kgf/cm² [1MPa],[2MPa] |
|
|
 |
- GS밸브 G형에 비하여 크기가 작고 경량이기때문에 취급이 간편하고, 대구경(450mm)까지 생산이 가능하다.
- 밸브의 Indicator가 부착되어 개폐 상태를 쉽게 확인할 수 있고 유량 조절도 가능하다.
- 여과망의 개구 면적을 입구 면적의 2.5배 이상으로 하여 압력 손실이 적다.
- Cover를 분해하지 않고도 스크린 내부의 이물질을 수시로 제거할 수 있는 편리한 기능도 있다. (주문사양 12페이지참조)
- SI-504 제품은 고온 고압에 견딜 수 있도록 안전율을 고려하여 충분한 두께로 제작되었고 지역
난방공사시방에 적합하도록 Body, Cover의 조립부위를 볼트, 너트로 조립하여 장기간 경과 후에도
분해 조립이 편리하다.
|
 |
| 형식
NO |
SI-503 |
SI-504 |
| 적 용 유 체 |
냉ㆍ온수, Oil, 증기(주문사양) |
| 적 용 압 력 |
MAX, 10kgf/㎠ |
MAX, 20kgf/㎠ |
| 적 용 온 도 |
0 ~ 150˚C (220˚C 주문사양) |
| 내 압 시 험 |
수압 MAX, 20kgf/㎠ |
수압 MAX, 40kgf/㎠ |
| 접 속 방 식 |
KS 10K FF, ANSI 플랜지(주문사양) |
KS 20K RF, ANSI 플랜지(주문사양) |
주
요
재
질 |
BODY |
CAST IRON |
DUCTILE IRON |
| BONNET |
CAST IRON |
DUCTILE IRON |
| SCREEN |
STS 304 |
| DISC |
CAST IRON and TEFLON |
STS 420 J2 |
| SEAT |
BRONZE or BRASS |
STS 304 |
|
|
|
 |
 |
 |

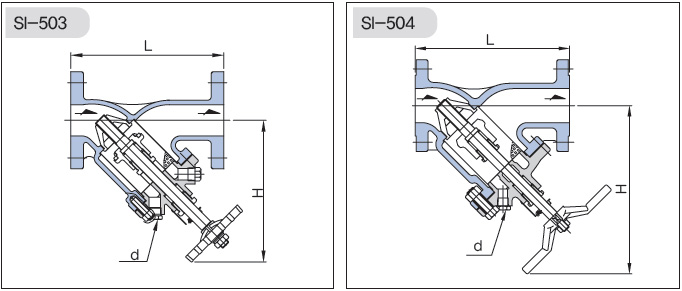

| UNIT : mm |
| 형식 NO |
SI-503 |
SI-504 |
| SIZE |
L |
H |
d |
타공크기 |
L |
H |
d |
타공크기 |
| 40A (11/2") |
244 |
229 |
Rc1/2" |
φ1.0 |
244 |
229 |
Rc1/2" |
φ1.0 |
| 50A (2") |
244 |
229 |
Rc1/2" |
φ1.0 |
244 |
229 |
Rc1/2" |
φ1.0 |
| 65A (21/2") |
284 |
288 |
Rc1/2" |
φ1.2 |
294 |
320 |
Rc1/2" |
φ1.2 |
| 80A (3") |
312 |
325 |
Rc1/2" |
φ1.2 |
327 |
360 |
Rc1/2" |
φ1.2 |
| 100A (4") |
366 |
374 |
Rc1/2" |
φ1.2 |
380 |
390 |
Rc1/2" |
φ1.2 |
| 125A (5") |
441 |
443 |
Rc3/4" |
φ1.5 |
449 |
469 |
Rc3/4" |
φ1.5 |
| 150A (6") |
505 |
518 |
Rc3/4" |
φ1.5 |
519 |
500 |
Rc3/4" |
φ1.5 |
| 200A (8") |
590 |
620 |
Rc3/4" |
φ2.5 |
628 |
642 |
Rc3/4" |
φ2.5 |
| 250A (10") |
678 |
824 |
Rc1" |
φ3.0 |
699 |
823 |
Rc1" |
φ3.0 |
| 300A (12") |
746 |
890 |
Rc1" |
φ3.0 |
780 |
890 |
Rc1" |
φ3.0 |
| 350A (14") |
821 |
990 |
Rc1" |
φ3.0 |
864 |
985 |
Rc1" |
φ3.0 |
| 400A (16") |
920 |
1050 |
Rc1" |
φ3.0 |
952 |
1050 |
Rc1" |
φ3.0 |
| 450A (18") |
1038 |
1182 |
Rc1 1/4" |
φ3.0 |
1070 |
1182 |
Rc1 1/4" |
φ3.0 |
|
|
|
| ※ 메쉬(MESH)망은 주문생산. |
|
|
|
|
