 G·S
밸브 "G"형 10kgf/cm² [1MPa] |
|
|
 |
- 밸브의 디스크 부분을 Teflon ring으로 하여 시트 누설이 전혀 없어 대구경 배관에도 적합하며, 내열성이
우수하다.
- 배압공간이 거의 없어 원활한 유로 형성이 되도록 설계하여 유량의 증가를 이루었고 유량 조절도 가능하다.
- 밸브의 구동부위 패킹을 그라파이트(Graphite)로 사용하여 내마모성이 우수하며 누설이 없고 대구경 밸브도
부드럽게 작동한다.(밸브의 파워핸들)
- SI-506, 509 제품은 소화 라인에 적합한 밸브로 Bonnet 부분이 O.S & Y식으로 되어 있어 개폐
여부에 따라 Tamper Switch(주문사양)가 작동하여 수신반에서 확인할 수 있고 현장에서도 밸브대의 상승량으로
개폐여부를 확인할 수 도 있다. (※소방기술 기준규칙 제17조 9항)
▶ 급수, 급탕 Line에 적합한 스테인레스 스틸제품도 생산됨. (SI-508,509)
▶ 상향식 2단 걸름형 스크린 Type도 생산됨 (주문생산)
▶ 에폭시수지 분체 도장 제품도 생산됨. (SI-506)
|
 |
| 형식
NO |
SI-502 |
SI-506 |
SI-508 |
SI-509 |
| 적 용 유 체 |
냉ㆍ온수, Oil, 증기(주문사양) |
| 적 용 압 력 |
MAX, 10kgf/㎠ |
| 적 용 온 도 |
0˚C ~ 150˚C (220˚C 주문사양) |
| 내 압 시 험 |
수압 MAX, 20kgf/㎠ |
| 접 속 방 식 |
KS 10K FF, ANSI 플랜지 |
주
요
재
질 |
BODY, COVER |
CAST IRON |
STS 304 |
| BONNET |
CAST IRON |
STS 304 |
| SCREEN |
STS 304 |
| DISC |
CAST IRON and TEFLON |
STS420J2 and TEFLON |
| SEAT |
BRONZE or BRASS |
STS 304 |
| TAMPER SWITCH |
- |
마그네트 리드
릴레이식 스위치
(DC 24V) |
- |
마그네트 리드
릴레이식 스위치
(DC 24V) |
|
|
|
 |
 |
 |

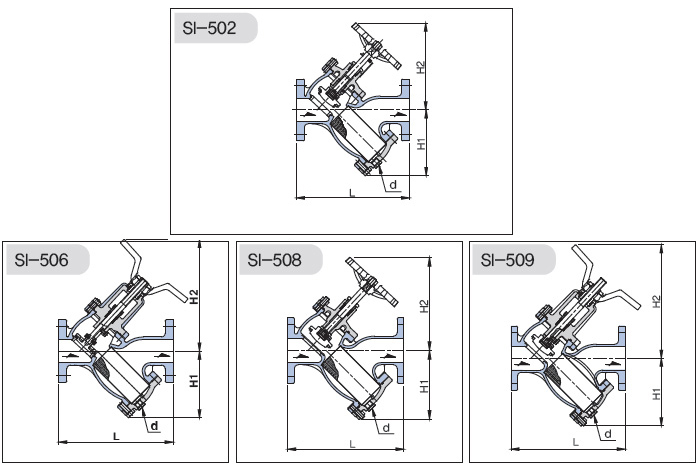

| UNIT : mm |
| 형식 NO |
SI-502,506 |
SI-508 |
SI-509 |
| SIZE |
L |
H1 |
H2
(502) |
H2
(506) |
d |
타공
크기 |
L |
H1 |
H2 |
d |
타공
크기 |
L |
H1 |
H2 |
d |
타공
크기 |
| 32A (11/4") |
|
|
|
|
|
|
186 |
85 |
134 |
Rc3/8" |
φ1.0 |
|
|
|
|
|
| 40A (11/2") |
|
|
|
|
|
|
198 |
100 |
140 |
Rc3/8" |
φ1.0 |
|
|
|
|
|
| 50A (2") |
290 |
150 |
252 |
303 |
Rc1/2" |
φ1.0 |
226 |
116 |
162 |
Rc3/8" |
φ1.0 |
279 |
152 |
288 |
Rc1/2" |
φ1.0 |
| 65A (21/2") |
322 |
187 |
259 |
313 |
Rc1/2" |
φ1.2 |
312 |
185 |
250 |
Rc1/2" |
φ1.2 |
312 |
185 |
310 |
Rc1/2" |
φ1.2 |
| 80A (3") |
366 |
205 |
288 |
331 |
Rc1/2" |
φ1.2 |
356 |
202 |
282 |
Rc1/2" |
φ1.2 |
356 |
202 |
331 |
Rc1/2" |
φ1.2 |
| 100A (4") |
429 |
239 |
331 |
347 |
Rc1/2" |
φ1.2 |
400 |
236 |
325 |
Rc1/2" |
φ1.2 |
400 |
236 |
347 |
Rc1/2" |
φ1.2 |
| 125A (5") |
478 |
280 |
385 |
409 |
Rc3/4" |
φ1.5 |
467 |
282 |
388 |
Rc3/4" |
φ1.5 |
467 |
282 |
413 |
Rc3/4" |
φ1.5 |
| 150A (6") |
559 |
326 |
430 |
432 |
Rc3/4" |
φ1.5 |
544 |
328 |
430 |
Rc3/4" |
φ1.5 |
544 |
328 |
437 |
Rc3/4" |
φ1.5 |
| 200A (8") |
677 |
406 |
534 |
552 |
Rc3/4" |
φ2.5 |
|
|
|
|
|
|
|
|
|
|
| 250A (10") |
841 |
467 |
627 |
612 |
Rc1" |
φ3.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| ※ 300A 이상은 "S"형으로 제작됨. |
※ 메쉬(MESH)망은 주문생산. |
|
|
|
|
|
