감압밸브 (파일롯트 식) 10kgf/cm² [1MPa], 20kgf/cm² [2MPa] |
|
|
 |
- 파일롯트식 지 에스 감압밸브는 주로 상수도설비,소방설비 등 대용량 배관에 적합하다.
- 1차측 조절밸브, 스트레이너, 감압밸브를 하나로 일체화 한 다기능 밸브로 기존 감압밸브 설치시 보다 자재비, 인건비 등의 시공비를 대폭 절감되게 하였고 설치공간의 축소와 제품의 경량화를 이루었다.
- 1차측 조절밸브를 닫고 덮개를 분리하면 여과망(SCREEN)이 내장되어 있어 이물질로 인한 오작동을 방지하고 청소시 매우 편리하다.
- 유량조절 범위가 넓고 소량의 유량제어가 가능하며 스프링(SPRING)이 압력조절별로 되어있어 미세 압력 조절도 가능하다.
- 다이아후렘(DIAPHRAGM)에 특수 부직포가 삽입되어 내구성이 우수하고 설정압력의 오차가 거의 없으며 2차측의 부하 변동에도 신속히 반응하여 정밀감압이 유지된다.
- 인디케이터(INDICATOR)가 부착되어 밸브의 개도를 육안으로 확인 할 수 있고 아이볼트(EYEBOLT)가 장착되어 취급이 편리하다.
(※소화용 탬퍼스위치 부착형도 주문사양으로 생산됨.별도가격)
|
 |
| 형식
NO |
SI-806 |
SI-807 |
| 적 용 유 체 |
냉ㆍ온수 |
| 적 용 압 력 |
MAX,1MPa(10kgf/㎠) |
MAX,2MPa(20kgf/㎠) |
| 적 용 온 도 |
0˚C ~ 80˚C(주문사양 MAX,120˚C) |
| 최소작동차압 |
0.5 kgf/㎠ |
| 압력조절범위 |
0.5~5 kgf/㎠, 4~7 kgf/㎠ (7~14kgf/㎠ 주문사양) |
| 최소조정유량 |
적용유량의 5% |
| 접 속 방 법 |
KS 10K / 상수도용 플랜지 |
KS 20K / 상수도용 플랜지 |
| 내 압 시 험 |
수압 MAX, 20kgf/㎠ |
수압 MAX, 40kgf/㎠ |
주
요
재
질 |
BODY |
Ductile Iron |
| SCREEN |
Stainless Steel |
| SEAT |
Cast Bronze |
| SPRING |
Spring Steel |
| DIAPHRAGM |
EPDM |
|
|
|
 |

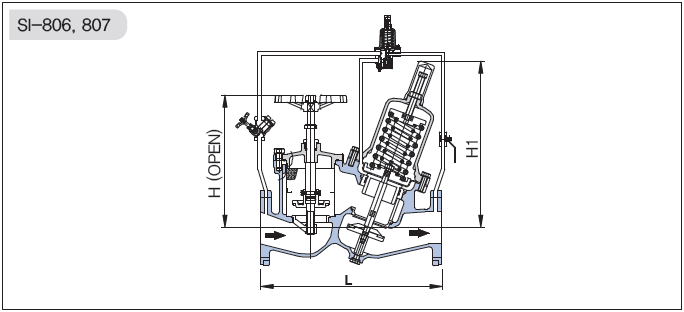

| UNIT : mm |
형식
NO |
SI-806,807 |
| SIZE |
L |
H |
H1 |
타공크기 |
| 50A (2") |
396.0 |
257.5 |
387.0 |
φ1.0 |
| 65A (21/2") |
420.0 |
271.0 |
377.0 |
φ1.2 |
| 80A (3") |
452.0 |
331.0 |
416.0 |
φ1.2 |
| 100A (4") |
539.0 |
359.5 |
449.0 |
φ1.2 |
| 125A (5") |
655.0 |
447.0 |
616.0 |
φ1.5 |
| 150A (6") |
746.0 |
517.0 |
725.0 |
φ1.5 |
|
|
|
|
|
|
|
