바이패스 일체형 G·S 복합 차압조절밸브 [바이패스 일체형 GS 복합 차압조절밸브]
10kgf/cm², 20kgf/cm² [1MPa],[2MPa] |
|
|
|
 |
- 공급관과 환수관 사이에 설치하여 차압유지용으로 사용되며, 1ㆍ2차측 차단 및 조절밸브, 스트레이너, 차압 조절밸브, 바이패스 라인을
갖춘 밸브로서 5가지 기능을 완벽히 수행한다.

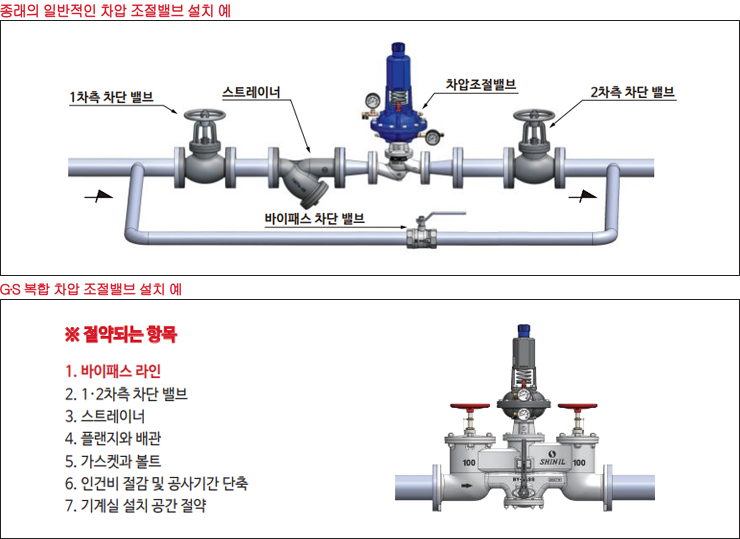

- 바이패스 라인을 일체화하여 별도의 설치가 필요 없다.
- Diaphragm은 특수 부직포를 사용하여 고온 및 고압에 용이하다.
- 스템 구동부위에 Teflon cut ring패킹을 추가 사용하여 확실한 기밀유지가 가능하다.
- 배관 공간과 공수를 줄여 주며 설치가 매우 간편하다.
- 자재 구매비용이 저렴하고 배관 작업 시 부품 및 설치비가 대폭 절감된다.
- 유지 보수가 용이하며 이상 발생 시 신속하고 확실한 A/S 처리가 가능하다.
|
 |
| 형식 NO |
SI-1603 |
SI-1604 |
| 적 용 유 체 |
냉ㆍ온수, 중온수 |
| 적 용 압 력 |
MAX, 1Mpa(10kgf/㎠) |
MAX, 2Mpa(20kgf/㎠) |
| 적 용 온 도 |
0°C ~ 120°C |
| 내 압 시 험 |
수압 MAX, 2Mpa(20kgf/㎠) |
수압 MAX, 3Mpa(30kgf/㎠) |
| 접 속 방 식 |
KS 10K FF플랜지 |
KS 20K RF플랜지 |
| 차 압 조 절 범 위 |
0.5~ 1.2kgf/㎠ (1.2 ~ 2.0 kgf/㎠ 주문사양) |
|
| 형식 NO |
차압유량 조절밸브 측 |
1.2차측 차단 및 조절밸브 측 |
| SI-1603 |
SI-1604 |
SI-1603 |
SI-1604 |
주
요
재
질 |
BODY |
GCD450 |
GCD450 |
| COVER |
GCD450 |
GCD450 |
| DISC |
STS304 (스테인리스 스틸) |
STS304 (스테인리스 스틸) |
| SEAT |
SSC13 (스테인리스 스틸) |
BRONZE |
| SPRING |
스프링용 강 (HSW) |
스프링용 강 (HSW) |
| SCREEN |
STS304 (스테인리스 스틸) |
STS304 (스테인리스 스틸) |
| DIAPHRAGM |
EPDM |
- |
|
 |
|
 |

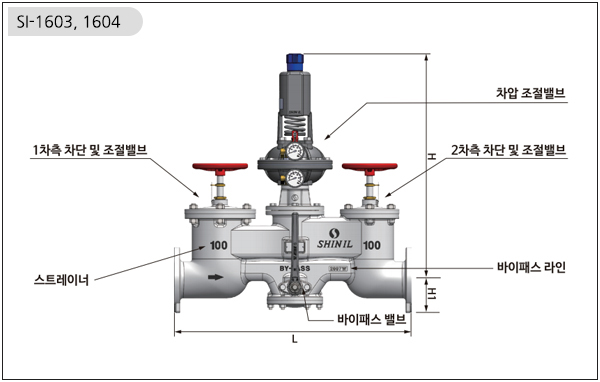

| UNIT : mm |
| 형식 NO |
SI-1603 |
SI-1604 |
| SIZE |
L |
H |
H1 |
L |
H |
H1 |
| 40AX25A(1″1/2″X1″) |
467.0 |
633.0 |
72.0 |
467.0 |
633.0 |
72.0 |
| 40AX32A(1″1/2″X11/4″) |
467.0 |
633.0 |
72.0 |
467.0 |
633.0 |
72.0 |
| 50AX32A(2″X11/4″) |
513.0 |
664.0 |
79.5 |
513.0 |
664.0 |
79.5 |
| 50AX40A(2″X11/2″) |
513.0 |
664.0 |
79.5 |
513.0 |
664.0 |
79.5 |
| 65AX40A(2″1/2″X11/2″) |
560.0 |
707.0 |
89.5 |
560.0 |
707.0 |
89.5 |
| 65AX50A(21/2″X2″) |
560.0 |
707.0 |
89.5 |
560.0 |
707.0 |
89.5 |
| 80AX50A(3″X2″) |
612.0 |
728.5 |
94.5 |
612.0 |
728.5 |
102.0 |
| 80AX65A(3″X21/2″) |
612.0 |
728.5 |
94.5 |
612.0 |
728.5 |
102.0 |
| 100AX65A(4″X21/2″) |
765.0 |
743.5 |
107.0 |
765.0 |
743.5 |
114.5 |
| 100AX80A(4″X3″) |
765.0 |
743.5 |
107.0 |
765.0 |
743.5 |
114.5 |
| 125AX80A(5″X3″) |
797.0 |
830.5 |
130.0 |
797.0 |
830.5 |
140.0 |
| 125AX100A(5″X4″) |
797.0 |
830.5 |
130.0 |
797.0 |
830.5 |
140.0 |
| 150AX100A(6″X4″) |
910.0 |
888.5 |
145.0 |
910.0 |
888.5 |
157.5 |
| 150AX125A(6″X5″) |
910.0 |
888.5 |
145.0 |
910.0 |
888.5 |
157.5 |
|
|
※ 40A x 25A : 40A → 1차측 배관경, 25A → 차압 유량 조절밸브 규격.
상기 치수 이외의 규격 제품은 별도 문의바랍니다.
 |
| Size |
25A |
32A |
40A |
50A |
65A |
80A |
100A |
125A |
| Cv |
10 |
15 |
23 |
40 |
53 |
68 |
90 |
153 |
|
 |
- 1. 운반 및 배관 설치시 충격으로 인한 제품에 파손이 없어야 합니다.
- 2. 배관에 부착 할 때에는 물 때, 모래, 찌꺼기 등을 깨끗하게 제거하시고 가스켓이 닿는 부위도 청소하여 주십시오.
- 3. 시운전시 필히 후레싱 작업을 진행해 배관 내 이물질 및 스케일을 깨끗이 청소해야 합니다.
- 4. 밸브를 열거나 닫기 위해 감지관의 볼밸브를 한쪽만 열어서 유체를 공급하게 되면 다이아후램 및 내부품에 무리가 따르므로
반드시 상·하 동시에 조작해야 합니다.
- 5. 밸브의 자중으로 인한 연결부위의 누수 방지와 배관의 진동이나 응력으로부터 밸브를 보호하기 위해 적절한 지지를 하십시오.
|
