물용 안전밸브

물용 안전밸브 11kgf/cm², 35kgf/cm² [1.1MPa],[3.5MPa]

"물"용으로만 사용해야하며 스트레이너가 내장되어 이물질로 인한 오작동을 방지할 수 있고 청소가 용이하다.
콤팩트한 설계로 소형, 경량이며 구조가 간단하고 성능이 우수하다.
저양정식(SI-1401) 제품의 디스크와 시트는 황동 단조로 정밀가공된 후 O-RING과 함께 조립되어 누설이 없다.
고양정식(SI-1402) 제품의 디스크와 시트는 스텔라이트 용착을 하여 충격과 내마모성이 매우 우수하다.
몸통 및 덮개 재질이 스테인리스 스틸로 되어 있어 외관이 미려하고 내식성이 매우 강하며 인체에도 무해하다.
출구측 연결부가 소켓식과 니플식이 있어 배관시 편리하게 선택할 수 있다.
조절 스프링은 재료의 최대 허용응력 범위내에 설계 제작되어 작동이 확실하다.
※ 단, 물 이외 액체용으로 사용시 당사와 사용전 필히 문의하셔야 합니다.

형식NO		SI-1401	SI-1402
적 용 유 체		냉ㆍ온수
적 용 압 력		MAX, 1.1MPa(11kgf/㎠)	MAX, 3.5MPa(35kgf/㎠)
적 용 온 도		0°C ~ 120°C
압력조절범위		0.4Kgf/㎠ ~ 11kgf/㎠	0.5Kgf/㎠ ~ 35kgf/㎠
접 속 방 식		KS관용테이퍼나사
내압시험		수압MAX, 2.2Mpa(22kgf/㎠)	수압MAX, 4Mpa(40kgf/㎠)
주 요 재 질	BODY	SSC 13 (스테인리스 스틸)
	COVER	SSC 13 (스테인리스 스틸)
	SCREEN	STS 304
	SEAT	SSC13 (스테인리스 스틸)	SSC13 (스테인리스 스틸)
	DISK	FORGED BRASS	SSC13 (스테인리스 스틸)
	SPRING	SWOCV-V (스프링용 강)

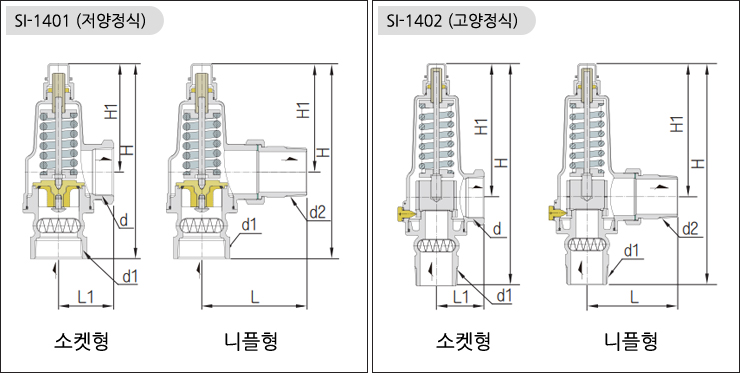

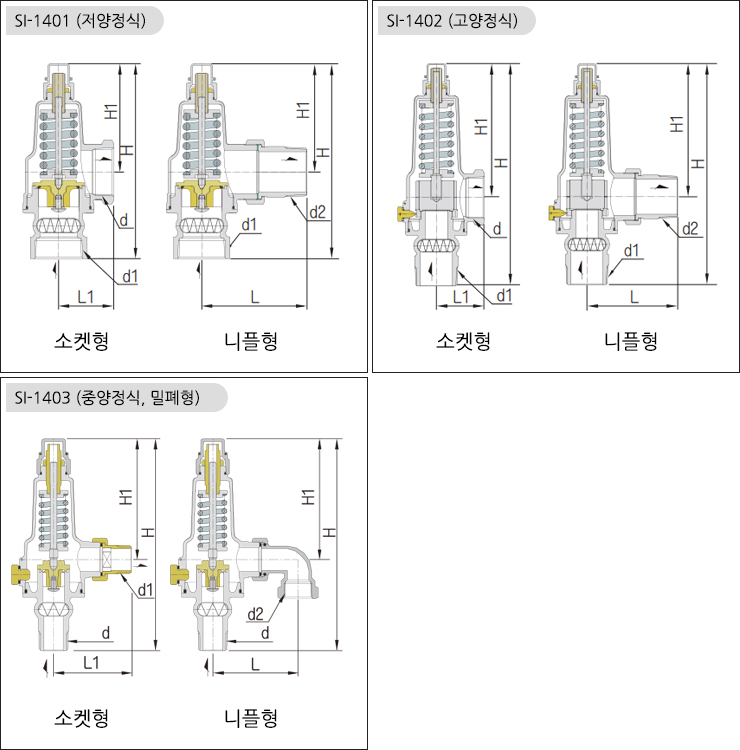

형식 NO	SI-1401							SI-1402
UNIT : mm
SIZE	L	L1	H	H1	d	d1	d2	L	L1	H	H1	d	d1	d2
15A(1/2")	66.0	37.5	148.0	87.0	Rc3/4"	Rc1/2"	R3/4"	72.0	43.5	192.5	111.5	Rc3/4"	R1/2"	R3/4"
20A(3/4")	66.0	37.5	148.0	87.0	Rc3/4"	Rc3/4"	R3/4"	72.0	43.5	195.5	111.5	Rc3/4"	R3/4"	R3/4"
25A(1")	71.5	41.0	158.0	92.0	Rc1"	Rc1"	R1"	74.5	44.0	212.0	127.0	Rc1"	R1"	R1"
32A(11/4")	102.0	47.5	191.0	104.0	Rc11/4"	Rc11/4"	R11/4"	-	-	-	-	-	-	-
40A(11/2")	110.5	55.5	214.0	124.0	Rc11/2"	Rc11/2"	R11/2"	110.5	55.5	282.0	172.0	Rc11/2"	R11/2"	R11/2"
50A(2")	130.5	68.5	241.0	134.0	Rc2"	Rc2"	R2"	130.5	68.5	317.0	191.0	Rc2"	R2"	R2"

※ 기타 규격품은 별도문의 바랍니다.
